液晶电视、接口、液晶面板、电视接收制式、TN、VA、IPS、液晶电视和房间大小距离

第一，从成本来看液晶电视屏幕的成本占整个电视成本的60%～78%；
第二，在数字处理芯片方面，目前各厂家来源基本相同，那么显示效果的好坏有很大部分是由显示面板来决定的。

液晶面板成本的60％-70％集中在上游环节，包括玻璃基板、滤光膜、偏光片、驱动IC等。

可视角度，广角技术：

TN＋FILM：在原有的基础上，增加一层广视角补偿膜。这层补偿膜可以将可视角度增加到150度左右，不过不能改善对比度和响应时间等性能

IPS(IN-PLANE -SWITCHING，板内切换)技术，号称可以让上下左右可视角度达到更大的170度。IPS技术虽然增大了可视角度，但采用两个电极驱动液晶分子，需要消耗更大的电量，这会让液晶显示器的功耗增大。此外致命的是，这种方式驱动液晶分子的响应时间会比较慢。

MVA(MULTI-DOMAIN VERTICAL alignMENT，多区域垂直排列)技术，原理是增加突出物来形成多个可视区域。液晶分子在静态的时候并不是完全垂直排列，在施加电压后液晶分子成水平排列，这样光便可以通过各层。
可将视角度提高到160度以上，并且提供比IPS和TN+FILM更短的响应时间。
富士通公司开发的，目前台湾奇美（在大陆奇丽是奇美的子公司）和台湾友达获得授权使用此技术。

http://blog.sina.com.cn/s/blog_49cc7ba3010005qs.html

输入输出端：
AV端：标准视频输入（RCA），通常都是成对的白色的音频接口和黄色的视频接口，它通常采用RCA（俗称莲花头）进行连接
S端：S视频输入、S-Video全称Separate Video
视频色差输入：在一些专业级视频工作站/编辑卡专业级视频设备或高档影碟机等家电上看到有YUV YCbCr Y/B-Y/B-Y等标记的接口标识，虽然其标记方法和接头外形各异但都是指的同一种接口色差端口（也称分量视频接口）
HDMI端
RS-232C端
DVI-I端
VGA
USB
网线接口

注意的东西：

发票
配件
装箱清单
电视上按键测试
遥控器按键测试
核对机身编号和包装盒、保修卡的编号是否一致
保修年限：面板、主要部件

屏幕尺寸
屏幕比例
分辨率、像素间距
可视角度
刷新率
对比度、亮度
响应时间
产品功耗

液晶电视和房间大小距离，供参考

最佳观看距离（厘米）=屏幕高度÷垂直分辨率×3400

观看距离与屏幕尺寸对照表

电视接收制式

NTSC（美国全国电视标准委员会，National Television Standards Committee），每帧有525线（60 Hz），北美和日本采用的标准
PAL（逐行倒相，Phase Alternate Line），每帧有625线（50Hz），中国采用的是PAL-D
SECAM（顺序传送与存储彩色电视系统，法国采用的一种电视制式，SEquential Couleur Avec Memoire）

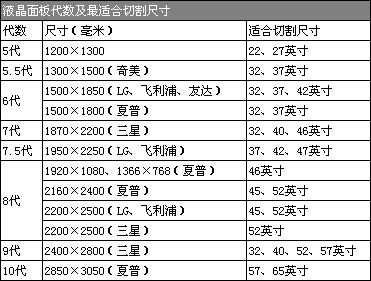

液晶面板代数：
与性能无关，代数越高，生产出的基板尺寸就越大，可切割的大屏幕液晶屏成品就越多，那么每块液晶屏的相对成本就越便宜。

笔记本电脑：3代～4代液晶面板，以15英寸为普通上限；
液晶显示器：5代或者6代，以15～22英寸为主；
液晶电视：6代以后的面板，尺寸越大越好。

液晶电视坏点检测方法：让液晶电视显示黑、白、红、绿、蓝五种颜色的画面

①使用电脑与液晶电视相连是显示多种纯色画面；
②直读CF/SD存储卡、USB闪存盘中的纯色图片；
③用DVD读取HiVi cast测试碟片，选择包含需要的测试画面的章节播放；
④如果以上条件都不具备，只好接上有线电视，利用电视节目中的某个相对合适的画面，通过电视的静像功能来检测了。

并不是所有的液晶电视都有坏点，各个厂家都对坏点数量在多少范围之内仍属正常有说明，有些是3个以内，有些则是5个或者8个以内，这与不同等级和面板和各自厂家对品质控制的要求严格程度有关。

事先一定要跟销售商协商清楚究竟多少个坏点可以退换，电视送到后就要尽快检查，以免时间拖得太久，被索要折旧费或者拒绝退换。

当然，即便有了一两个坏点，也大可不必郁闷，因为液晶电视的观看距离比较远，正常观看下并不容易发觉，尤其是在靠边的位置上，很难察觉。

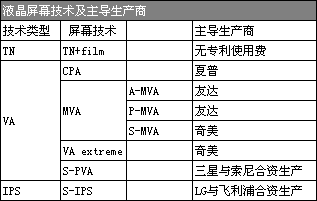

液晶电视的面板分类

一、TN（Twisted Nematic，扭曲向列型），软屏

优点：不用支付技术使用费，成本低廉、响应时间快（由于输出灰阶级数较少），一般8ms以下
缺点：显示色彩不足（16.2M色）、可视角度低（170度以下），如果不使用软件技术，对比度一般只有在1000∶1以下

目前我们看到的TN面板都是改良型的TN+film，film即补偿膜，用于弥补TN面板可视角度的不足，目前改良的TN面板的可视角度都达到160°，当然这是厂商在对比度为10∶1的情况下测得的极限值，实际上在对比度下降到100:1时图像已经出现失真甚至偏色。

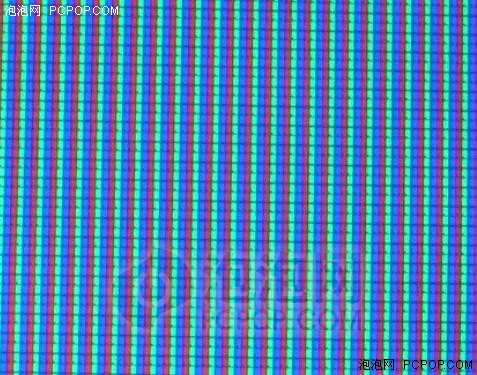

靠近液晶面板10～20cm左右的距离，眼睛聚焦到液晶面板的晶格
TN面板则就是一格一格的晶格，没有任何图案。
手按屏幕，出现圆形波纹水印，开放的。




二、VA，为垂直配向技术，软屏

该技术的特性是在常态下分子长轴（构成液晶的分子为有机分子，大多为棒状，即它的长度尺寸为直径尺寸的5倍以上，因而咱们将液晶分子的长度方向称为分子长轴，而其直径方向称为分子短轴）垂直于面板方向平行排列。

优点：8bit面板可提供16.7M色彩，大可视角度，
缺点：色彩均匀度不够好，TN面板贵


1.CPA（Continuous Pinwheel Alignment，连续焰火状排列技术），VA阵营

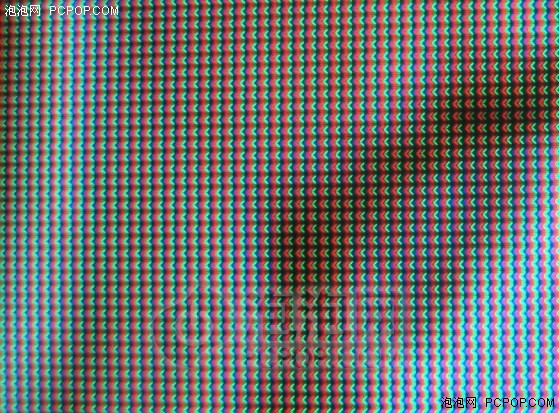

夏普CPA液晶屏（ASV屏），呈现出蜂窝状



优点：色彩还原真实、可视角度优秀、图像细腻，淡然
缺点：很少外供，产量不高、价格较高。

ASV技术，不是一种面板技术类型，而是一种用于提高图象质量的技术，ASV为Advance Super View或Axial Symmetric View的缩写，主要是通过缩小液晶面板上颗粒之间的间距，增大液晶颗粒上光圈，并整体调整液晶颗粒的排布来降低液晶电视的反射，增加亮度、可视角和对比度。

2004年，全球第一条用于大屏幕液晶电视的夏普6代线在龟山投产。
2006年8月，夏普8代线投产。

夏普原装日本进口屏为日本龟山生产，
夏普原装屏指的是台湾厂商利用夏普技术生产出来的液晶屏，可通过电视型号以及广告语识别。


2.MVA（Multi-domain Vertical Alignment，多象限垂直配向广视角液晶面板技术）

最早出现的广视角面板技术，由富士通主导的，价格便宜，目前很多较为低档的液晶电视都采用MVA面板，170°可视角度。

①A-MVA，VA阵营，友达2005年开发，色彩比较浓郁

②P-MVA，友达，由MVA改良，8ms GTG灰阶响应时间，178°可视角度，对MVA面板的可视角、对比度、响应速度、色彩等方面进行了改进

③S-MVA，奇美2001年开发，37英寸，1920×1080分辨率。


3.VA extreme，VA阵营
奇美2005年开发，在亮度、对比度、色彩响应速度和可视角度上都有改善。42和47英寸的全部为1920×1080分辨率，呈纠缠的麻花状




4.PVA，VA阵营，软屏（（Patterned Vertical Alignment，垂直取向构型）是三星开发的一种广视角面板技术，在MVA面板的基础上进行了改进，该技术直接改变液晶单元结构，让液晶电视的显示效果大幅提升并可获得优于MVA的亮度输出和对比度。

优点：图像处理效果比较好500:1的高对比，高达70%的原色显示能力。
缺点：纯黑色表现力却比MVA略逊一筹。生产成本较高。。

采用透明的ITO电极层代替MVA中的液晶层凸起物，得更好的开口率，最大限度减少背光源的浪费。这种模式大大降低了液晶面板出现“亮点”的可能性

面板像素点呈现出鱼鳞状，线条较细



S-LCD屏，PVA，三星与索尼合资，
高端的S-LCD屏是采用半象素的设计，而低端的就是全象素。
例子就是索尼的V系列和S系列了，高端的V系列采用高端的半象素技术，而低端的S系列就是普通的全象素。
7代线，走的是32、40、46英寸的路子

S-PVA，是PVA的升级版本，其原理是将静止的液晶分子从传统的直立式变为偏向某一个角度，当施加电压时，液晶分子变为水平状态的响应时间变短了，可使响应时间达到8ms或更快，面板的对比度、可视角也有很大提高。

有消息称三星的R8系列产品均未采用三星自己的S-PVA面板，而R7系列中只有37R71B采用了台湾屏。

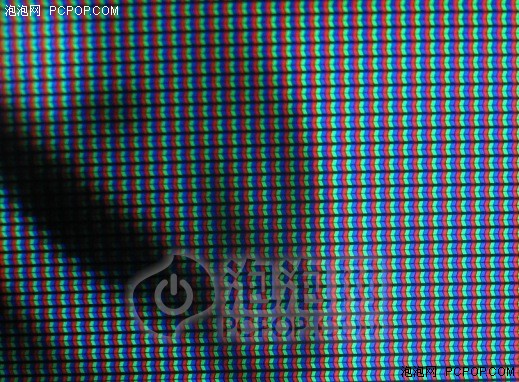

靠近液晶面板10～20cm左右的距离，眼睛聚焦到液晶面板的晶格
三星的S-PVA面板同样是鱼鳞状，不过像素相对IPS面板要细一些，屏幕为软屏


三、IPS（In-Plane Switching，平面切换技术，硬屏），是一种平面转换技术，特性是不管在何种状态下液晶分子始终都与屏幕平行。日立2001年推出，俗称为“Super TFT”

IPS阵营以日立为首，聚拢了LG-飞利浦、瀚宇彩晶、IDTech(奇美电子与日本IBM的合资公司)等一批厂商，

优点：16.7M色、170°可视角度、色彩还原准确、响应速度快、价格比VA型面板便宜
缺点：有漏光、黑色纯度不够，有些偏蓝

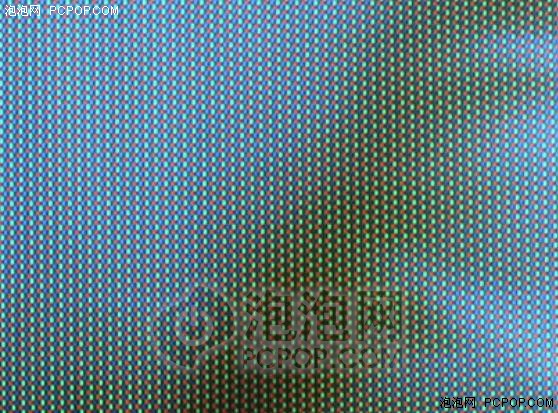

靠近液晶面板10～20cm左右的距离，眼睛聚焦到液晶面板的晶格，
整体特征是鱼鳞状的像素，方向向左，鱼鳞线条较粗，并且是硬屏，用手不容易按出梅花指纹。



S-IPS（Super IPS），是IPS技术的改良型面板，响应时间上有很大改进。
AS-IPS，是IPS技术的改良型面板。


LPL屏，采用S-IPS技术，7.5代线，37、42英寸、47英寸的路线。
原属于飞利浦，后卖给了LG，成为LG-飞利浦合资，如今飞利浦已退出，LPL为LG屏。

IPS Alpha屏，IPS Alpha公司生产（日立、松下、东芝合资公司），采用AS-IPS技术，6代线


区分软屏与硬屏最简单的一种方法：

用手指在液晶屏上轻轻滑过，如果手指滑过的地方有一条明显的水痕的话，那就是三星的S-LCD。如果没有水痕，或者水痕不明显，那么证明这个是LPL的面板。

轻轻按屏幕一下，不容易出现波纹变形。

硬屏液晶的稳定性和抗压性，高于软屏液晶，动态画面表现也好于软屏。





6代线，切割37英寸最经济；
7代线（三星），适合切割32、40、46英寸屏幕，一张面板可切割8片40英寸屏；
7.5代线（LG、飞利浦），切割37和42英寸屏幕数量是一样的。

1366×768，高于720×480的DVD分辨率，一般32英寸的液晶电视分辨率通常为1366×768
1920×1080，Full HD

yjmb.xls

截至2009年7月底，大陆地区已投产液晶面板线的包括7家企业，但均限于生产19英寸以下的显示器面板。

上广电集团，一条5代线
彩虹集团
京东方，一条4.5代线、一条6代线，计划一至两条8代线。
龙腾光电，一条5代线（2006投产），计划一条8.5代线
广新光电，计划一条8.5代线

富士康旗下的群创光电，并购了奇美。

购买电视流程
①先根据自己家里的使用情况来确定要购买电视的尺寸。
②了解自己的需要，确定自己需要的功能。例如您喜欢看体育节目，那么你可以选择IPS硬屏搭配倍频技术。如果您追求的是高画质，那么夏普X黑晶面板一定适合您。如果您想要纤薄的外观和低功耗，那采用LED背光的电视就是不二的选择。
③根据自己的要求上网搜集电视并先查好心仪电视的价格，根据网络价格确定预算。
④去卖场观看心仪电视的效果，根据效果确定最终机型，这是您一定要注意，不要轻易听取导购员的忽悠，随意选购一款自己不熟悉的机器。
⑤对比实体卖场和网络卖场的价格差异，如果相差不大最好选择实体卖场进行交易。

韩系厂商，3个以下为A级
日系厂商，5个以下为A级
台系厂商，8个以下为A级

响应时间：
响应时间30ms=1/0.030=每秒约显示  33 帧画面
响应时间25ms=1/0.025=每秒约显示  40 帧画面
响应时间16ms=1/0.016=每秒约显示  63 帧画面
响应时间12ms=1/0.012=每秒约显示  83 帧画面
响应时间8ms=1/0.008=每秒约显示 125 帧画面
响应时间4ms=1/0.004=每秒约显示 250 帧画面
响应时间3ms=1/0.003=每秒约显示 333 帧画面
响应时间2ms=1/0.002=每秒约显示 500 帧画面
响应时间1ms=1/0.001=每秒约显示1000 帧画面

CCFL(冷阴极荧光灯)、LED(发光二极管)
LED背光：省电、机身薄，通常在相对高端的液晶电视上才能看到，其价格几乎是CCFL产品的两倍。

倍频技术
液晶电视在播放动态画面时可能会出现拖尾或者清晰度下降的情况，这些一直是液晶电视的硬伤。
液晶电视依靠液晶板里的液晶体的转动控制光线的通过形成图像，而液晶体的转动有一个过程，需要一个反应时间，所以在表现运动画面时有滞后的现象，就是我们说的拖尾。如果想要解决拖尾现象有两个方法，一个是提高液晶分子的响应速度，这个就是面板技术上的问题。另一个是电路处理技术上的优化,也就是现在各厂家大力宣传的倍频技术(虽然各家叫的名字不一样)。

插帧技术
我国的有线电视信号是50Hz的，也就是每秒由50幅图片组成。如果把本来每秒50幅图片增加到100幅甚至200幅，那画面的流畅程度自然会提高，这就是倍频技术，也叫插帧技术。

USB播放能力层次不齐
出于成本的考虑，集成于电视里的播放器并没有高清播放机那么强劲的播放能力，尤其是在音轨的支持上，甚至有些电视连DTS音轨都不能支持。而目前市面上H.264的高清电影还是比较多的，而且音轨很多都是采用DTS音轨，甚至是次世代音轨，这就要您在购买电视之前亲自尝试一下了。还有，一些合资品牌对于RM/RMVB格式的视频都不支持。
