标准USB、Mini-USB、Micro-USB接口的引脚定义

USB是一种常用接口，只有4根线（两根电源，两根信号）。

注意：千万不要把正负极接反了，否则会烧掉USB设备或者电脑主板的南桥芯片。

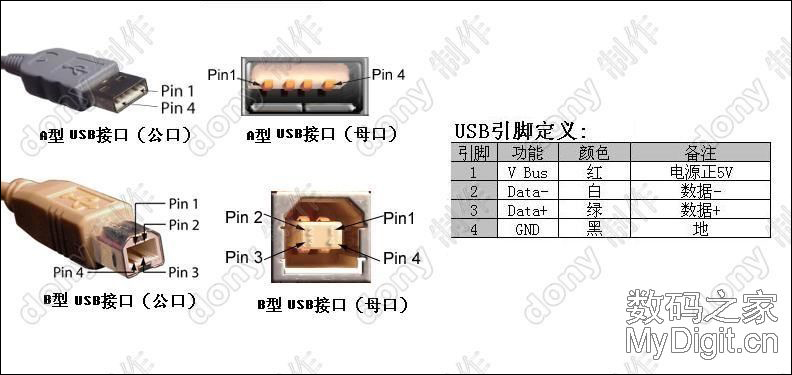

标准USB接口的引脚定义

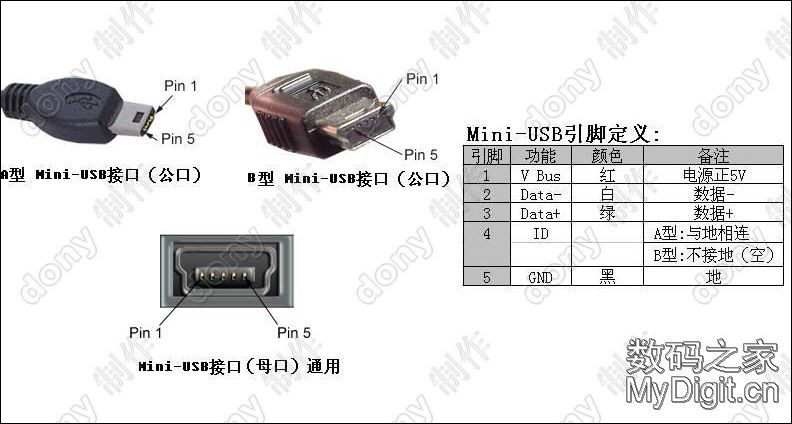

Mini-USB接口的引脚定义


其中ID脚只有在OTG功能中才使用。
Mini USB接口分Mini-A、B和AB接口。

系统控制器会判断ID脚的电平判断是什么样的设备插入：
如果ID脚是高电平，则是B接头插入，此时系统就做主模式（Master Mode）；
如果ID脚为低电平，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。

Micro USB接口
2007年9月，开放移动终端平台（OMTP）公布了全球统一的手机充电器接口标准为Micro USB，支持目前USB的OTG功能，即在没有主机（例如个人电脑）的情况下，便携设备之间可直接实现数据传输。
Micro USB和Mini USB接口都是5Pin的，但Micro USB更扁。

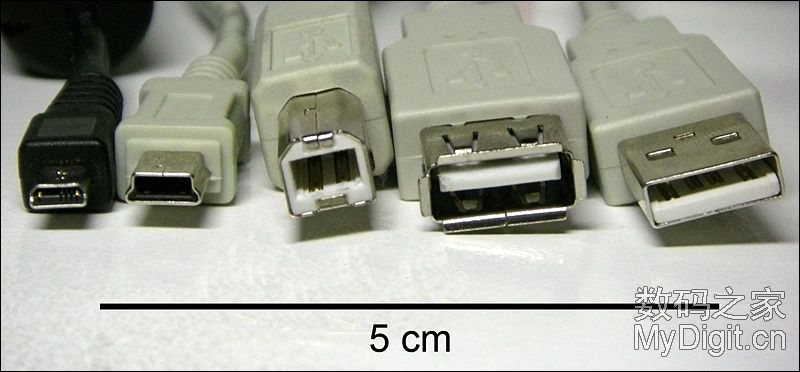

从左往右依次为：Mini USB公口（A型插头）、Mini USB公口（B型插头）、USB公口（B型）、USB母口（A型插座）、USB公口（A型插头）

作者/dony，http://bbs.mydigit.cn/read.php?tid=74176
